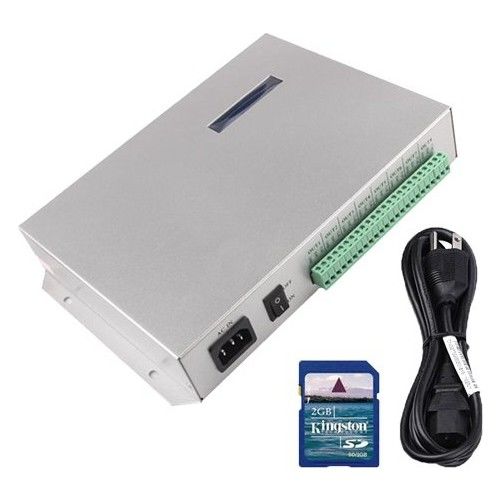

PIXEL LED KONTROL CİHAZI T-300K

çift-hat IC veya tek hat IC ile düşük hız, bir arayüz oyun kontrolleri 512 lambalar hız ulaşabilir 30 çerçeveler/s

not

denetleyici ve lambalar arasındaki mesafe fazla 50 m biz kullanmanızı öneririz diferansiyel sinyal iletim kontrol veya Fotoelektrik izole sinyal iletim kontrol, manuel okuyunuz dikkatle. sinyal hatları kablo olmalı, iyi kablo Süper beş çeşit olduğunu.

7. Application kapsamı

LED dijital tüp, LED nokta ışık sourcethe dış ışık ve bir modül piksel ekran (dazzle renk ekranlar) yüksek güç DMX aydınlatma.

8. Belirli parametreler

hafıza kartı

tipi; SD kart (eğer pek çok lambaları kontrol yüksek hızlı SD kullanmak en iyisidir kart

kapasite; 128 MB-2 GB

formatı; YAĞ

mağaza dosya; *. led

fiziksel parametreler

çalışma sıcaklığı;-30-85

ağırlık; 1.35 KG

çalışma gerilimi; AC220V

çalışma güç; 8 W

boyutu; L270mm * W180mm * H55mm

sinyal noktası: 3pin portu bağlamak

NOT; T-300K Destek online etkisi-dosya indirmek için SD kart.

SD karta dosya kopyalamak için önce, SD kart FAT formatında biçimlendirilmiş olması gerekir.

SD kart denetleyicisi olamaz sıcak-swap, fiş SD kartı her zaman, ilk güç kaynağını kesmek gerekir

9. Diferansiyel sinyal iletim kontrol

1. Purpose

birçok büyük mühendislik için, lambaları ve kontrolör arasındaki mesafe fazla 50 m ve 200 m daha az.

2 detaylar

dahili Sinyal verici sinyal iletim Tekrarlayıcılar yukarıda, sinyal iletim alıcı

3 Görünüm resim

dikkat

mesafe, kontrolör arasındaki ve iletim iletim arasında Tekrarlayıcılar Tekrarlayıcı ve iletim iletim arasında Tekrarlayıcılar Tekrarlayıcı ve sinyal iletimi alıcı olamaz fazla 50 m, denetleyici ve sinyal iletim alıcı arasındaki maksimum mesafe 200 olduğunu m

10. Trouble çekim

soru 1 denetleyicisi sonra heyecanlandırmak, gösterge ışığı normal olduğunu, ama lambalar hiçbir etkisi değişikliği

cevap: bu nedenleri şunlardır:

(1) lambalar sinyal kontrol Edin ve denetleyici doğru bağlantı var.

(2) karşılamak ise TTL sinyal, lambalar ve fenerler ve denetleyici tamamen gerekir, yani lambaları GND (toprak) GND ve denetleyici (toprak) birlikte var.

(3) SD kart etkisi dosyasını kontrol Edin, seçilen modeller akım lambaları ve kullanılan çip tutarlı olup olmadığını.

Question2

sonra güç, the T-300k HATA göstergesi ekran çıkışı olmadan yanıp olmuştur

cevap; demektir yanıp edilmiş HATA göstergesi denetleyicisi düzgün kartı okumadım, olası sorunları:

SD kart boş olduğunu, hiçbir etkisi dosyası ile.

etkisi dosya SD kart ve denetleyici modeli maç değil, LedEdit doğru kontrolör modeli seçiniz ve daha sonra yeniden oluşturmak etki dosyasını * led.

SD kart kopyalama etkisi dosyaları önce FAT biçimlendirmek değil yaptım.

tedarik güç gerilim kontrol edin, kontrolör güç nedenlerle bireysel dışlamak için güç olabilir

SD kart ve ardından testi değişen kötü bir SD kart olasılığını dışlamak için
